Función: Dispositivo

Gestión eficiente de dispositivos

Aquí encontrará toda la información sobre Modbus RTU, la creación de Modbus TCPs, la librería de plantillas y el registro de dispositivos conectados en el sistema.

Descripción general:

• Opciones Modbus: RTU y TCP
• Biblioteca de plantillas: Características de los dispositivos Modbus conectados
• Configuración del dispositivo: Configuración de los dispositivos conectados a Modbus RTU / TCP

Opciones Modbus: RTU y TCP

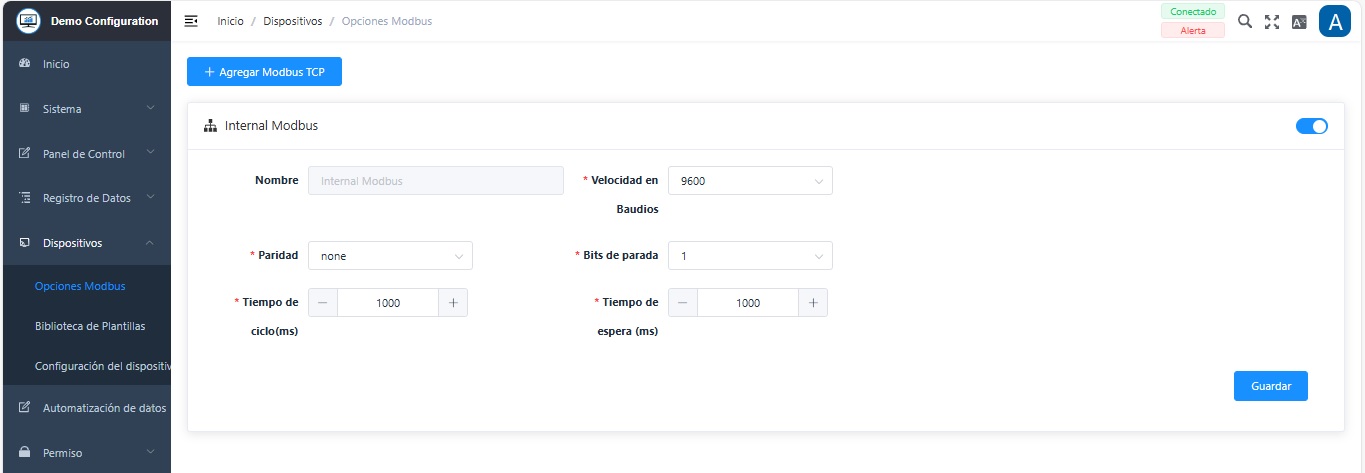

En Opciones Modbus se muestran las opciones del Modbus RTU Interno y pueden ser parcialmente personalizados.

El nombre del Modbus RTU interno y su configuración ya están almacenados.

Modbus RTU interno - Configuración

Campo	Descripción
Nombre	Modbus Interno – No modificable
Velocidad en baudios *	Seleccione la velocidad correcta del menú desplegable . ¡IMPORTANTE! Hay que tener en cuenta que todos los dispositivos funcionan de la misma manera
Paridad *	Definición de las paridades de red: ninguna, par o impar
Bits de parada	Seleccione 1 ó 2
Tiempo de ciclo (ms)	Especificación del tiempo límite de duración de un ciclo
Tiempo de espera (ms)	Introduzca el tiempo máximo de espera para recibir respuesta de un dispositivo Modbus, después de enviar una solicitud. Este tiempo se especifica en milisegundos (ms)

Agregar Modbus TCP

Si los dispositivos de adquisición de datos están conectados a la Red de Área Local (LAN) pero no directamente al DO-1, se debe crear un Modbus TCP por separado.

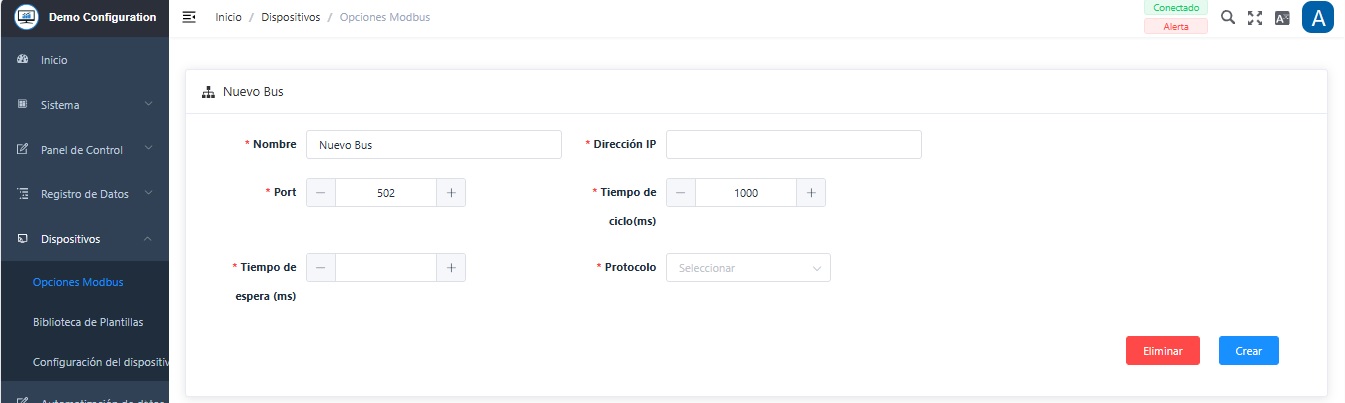

Click en Agregar Modbus TCP para abrir la ventana siguiente:

Campo	Descripción
Nombre *	Identificación del Bus
Dirección IP *	Introduzca la dirección IP del dispositivo Modbus TCP conectado
Puerto *	Introduzca la información del puerto del dispositivo Modbus TCP conectado
Tiempo de ciclo (ms) *	Especificación del tiempo límite de duración de un ciclo
Tiempo de espera (ms)	Introduzca el tiempo máximo de espera para recibir respuesta de un dispositivo Modbus después de enviar una solicitud. Este tiempo se especifica en milisegundos (ms)
Protocolo	Seleccione el protocolo del menú desplegable (Modbus TCP o Modbus RTU sobre TCP)

Están disponibles las siguientes acciones:

Acción	Descripción
Crear	Crea las entradas en el sistema
Eliminar	Borra las entradas en el sistema. (Debe confirmar el aviso de advertencia)

Biblioteca de plantillas - Datos técnicos de los dispositivos Modbus conectados

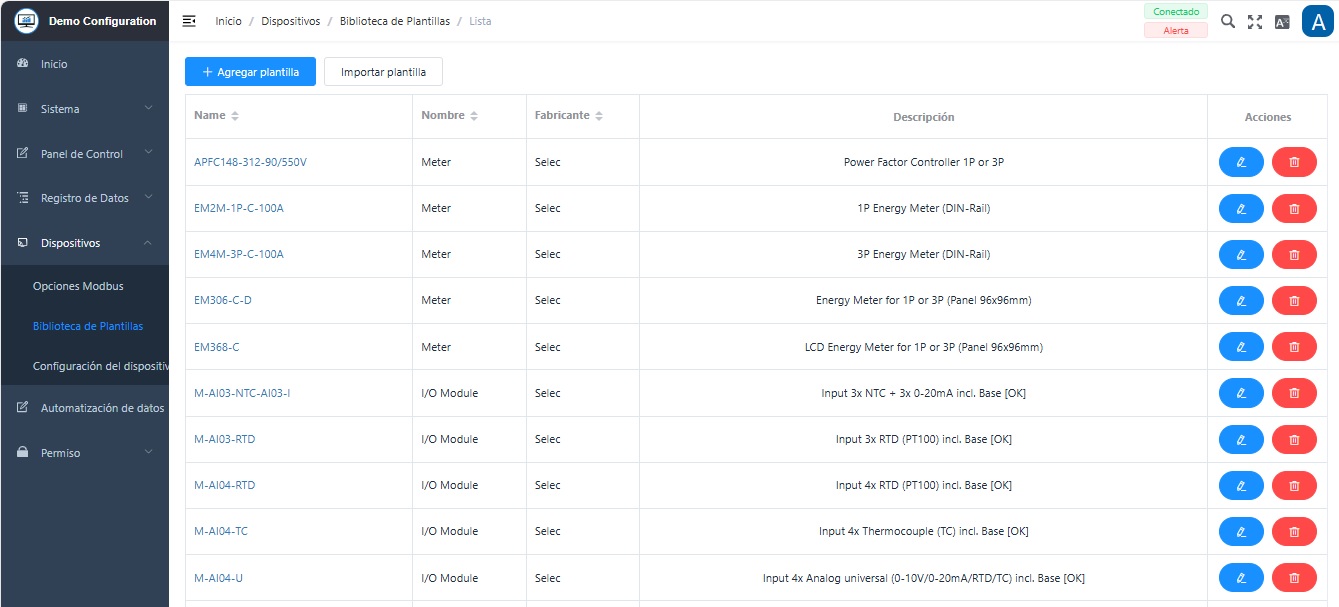

Al hacer click en la Biblioteca de plantillas se abre la página principal de la biblioteca. Aquí se crean las plantillas y sus registros, para que puedan ser asignadas a sus respectivos dispositivos.

Puede seleccionar entre una serie de plantillas de dispositivos así como también puede importar plantillas de otros dispositivos.

Las siguientes acciones están disponibles para las plantillas creadas:

Acción	Descripción
Editar	Permite editar los campos de la plantilla seleccionada
Eliminar	Elimina la plantilla del sistema, (debe confirmar el aviso de advertencia)

Agregar plantilla

Para poder seleccionar plantillas de los dispositivos conectados, primero debe almacenarse la información en el sistema. Si la plantilla del dispositivo aún no está incluida en la biblioteca, deberá crearse una nueva.

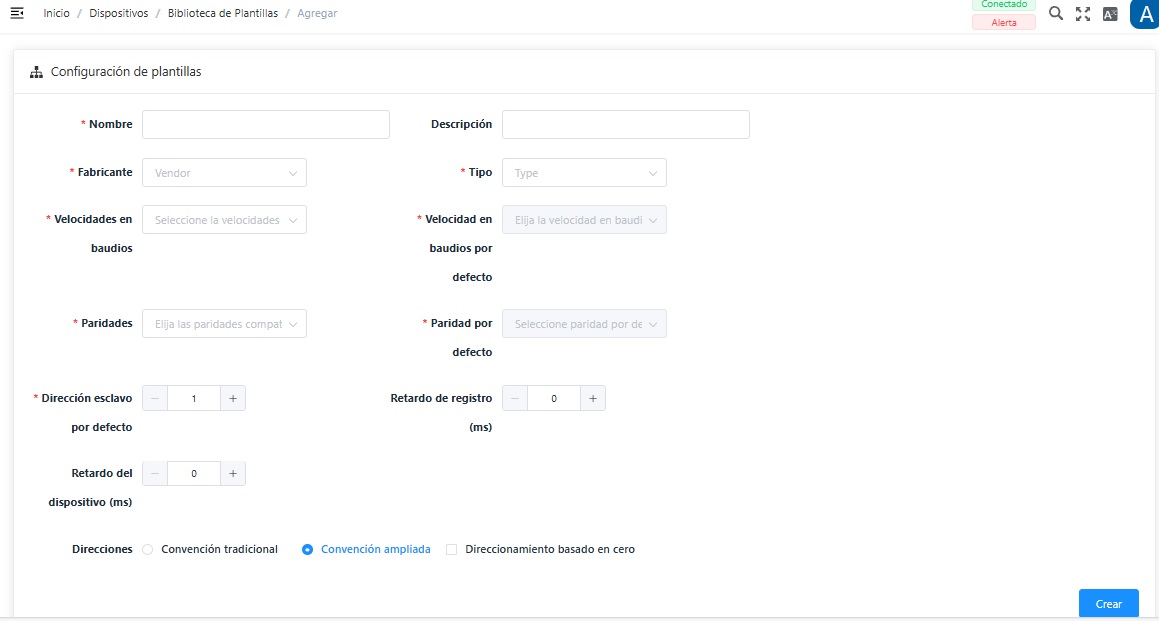

Haga click en Agregar plantilla para abrir la ventana siguiente:

Campo	Descripción
Nombre *	Introduzca el nombre de la plantilla del dispositivo
Descripción	Agregar descripción detallada del dispositivo
Fabricante *	Introduzca ó seleccione el fabricante del dispositivo (p.ej. Selec, …)
Tipo *	Introduzca ó seleccione el tipo de dispositivo (p.ej. contador, sensor, PLC, Módulo E/S)
Velocidad (baudios) *	Selección de todas las velocidades de transmisión compatibles, en baudios (p.ej. 9600, 19200, etc.)
Velocidad por defecto (baudios) *	Después de seleccionar las velocidades en baudios compatibles, elija la velocidad en baudios por defecto, que se indica en la hoja de especificaciones
Paridad *	Definición de las paridades de red: ninguna, par o impar
Paridad por defecto *	Después de seleccionar la paridad, elija la paridad por defecto, que se indica en la hoja de especificaciones
Dirección esclavo por defecto *	Consulte la hoja de especificaciones del dispositivo para conocer la configuración por defecto
Retardo de registro (ms)	Consulte la hoja de especificaciones para configurar el dispositivo
Retardo del dispositivo	Consulte la hoja de especificaciones para configurar el dispositivo
Direcciones	Definición de direccionamiento ( convención tradicional, convención ampliada, direccionamiento basado en cero)

Haga click en Crear para guardar y crear una nueva plantilla, la cual estará disponible en la Biblioteca de Plantillas.

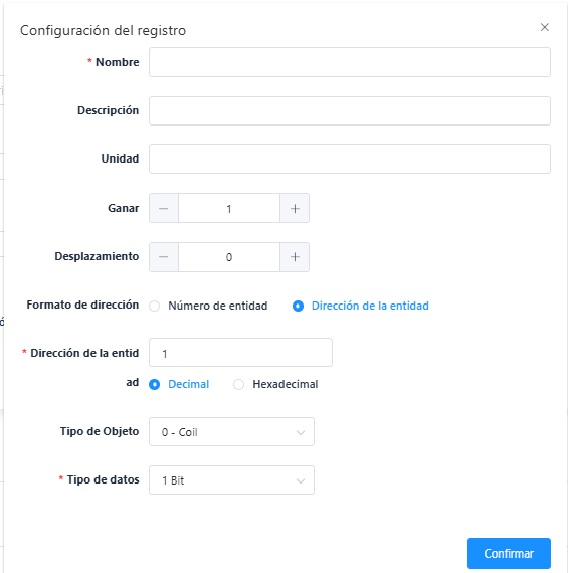

En la mitad inferior se muestran los registros de los dispositivos, de la misma manera en que se muestran en las instrucciones del fabricante. Haga click en Añadir registro para abrir la ventana siguiente:

Configuración de registro - Ajustes

Campo	Descripción
Nombre *	Introduzca el nombre del registro
Descripción	Agregar descripción detallada del dispositivo
Formato de dirección	Seleccionar si se utiliza el número de entidad o la dirección de la entidad del dispositivo
Número de entidad *	El campo aparece cuando se selecciona el formato Número de entidad; introduzca el número correspondiente, decimal o hexadecimal
Dirección de la entidad	Aparece cuando se selecciona el formato Dirección de la entidad; introduzca la dirección correspondiente, también numérica, decimal o hexadecimal
Tipo de objetos	El campo está disponible cuando se selecciona el formato Dirección de la entidad; 0-Coil, 1-Discrete Input, 3-Input Register, 4-Holding Register
Tipo de datos *	Definición de los bits, se selecciona en función del tipo de objeto seleccionado
Orden de datos	Seleccionar del menú desplegable: Little Endian, Big Endian, Little Endian Invertido, Big Endian Invertido

A continuación se muestran dos tipos de registro disponibles.

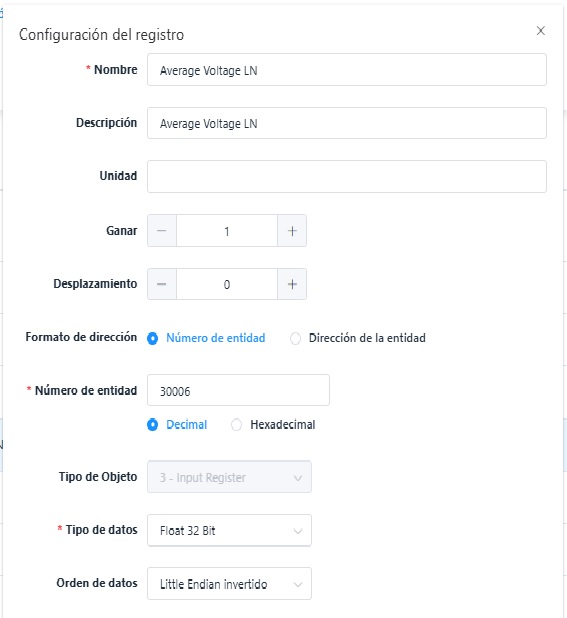

1. Número de entidad

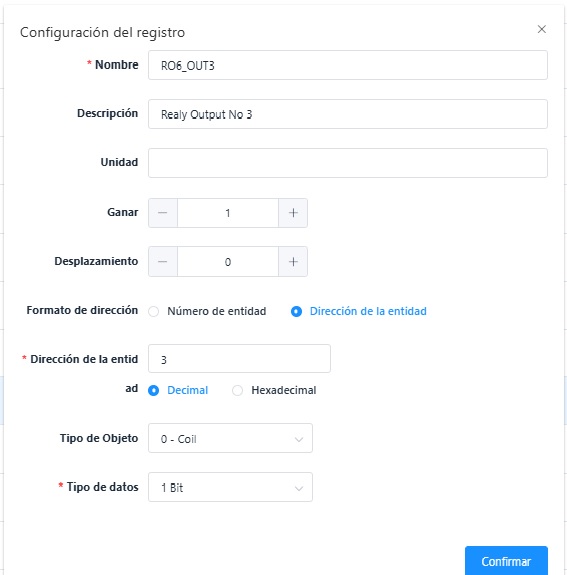

2. Dirección de la entidad

Una vez introducidos todos los campos, click en Confirmar. Todos los registros creados los encuentra en la lista de registros de la plantilla correspondiente.

Las siguientes acciones están disponibles para los registros creados:

Acción	Descripción
Editar	Permite editar los campos del registro seleccionado
Eliminar	Elimina el registro del sistema (debe confirmar el aviso de advertencia) ¡IMPORTANTE! Este proceso debe repetirse para todos los dispositivos, de lo contrario pueden producirse errores

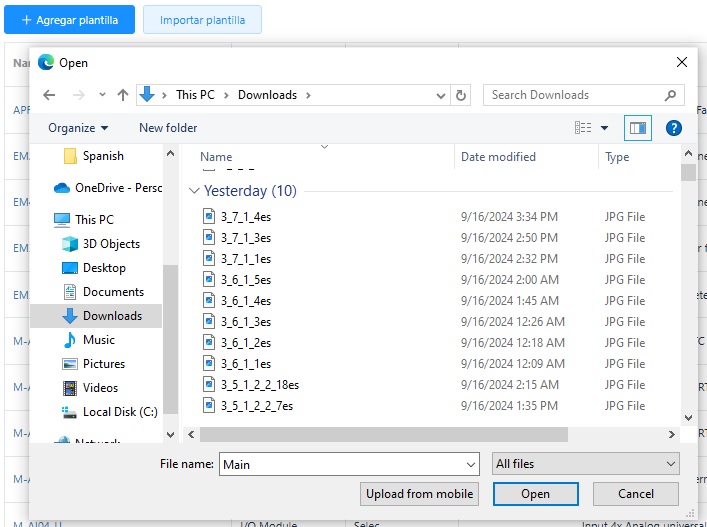

Importar plantilla

Si se requiere cargar plantillas externas, proceda del siguiente modo:

1. Click en Importar Plantilla.
2. Se abre el Explorador de Windows.
3. Seleccione el archivo correspondiente.
4. Click en Open para almacenar la plantilla en la biblioteca.

Ajustes de diseño: Vinculación de los dispositivos conectados a Modbus RTU / TCP

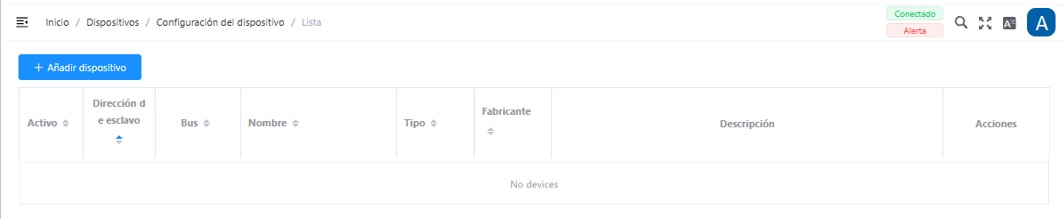

Haciendo click en Configuración del dispositivo se abre la página principal, aquí debe guardarse toda la información sobre los dispositivos conectados. Inicialmente, la lista de la página principal no contiene ninguna entrada.

Función adicional: Activo

Utilizando el control deslizante se pueden desactivar o reactivar los dispositivos almacenados en el DO-1.

Añadir dispositivo

Al conectar un dispositivo a Modbus RTU o TCP, el dispositivo también debe crearse en el sistema, para que el almacenamiento de datos pueda configurarse a través del DO-1. Antes de crear el dispositivo con esta función, los detalles del dispositivo y su registro deben estar disponibles en la biblioteca de plantillas.

Click on Añadir dispositivo para abrir la pantalla siguiente:

Campo	Descripción
Nombre *	Introduzca el nombre del dispositivo.
Descripción	Agregar descripción detallada del dispositivo
Plantilla *	Selección de la plantilla que contiene toda la información importante sobre el dispositivo y donde también se almacenan los registros correspondientes
Dirección de esclavo *	Especificación del identificador numérico en la red que se asigna al dispositivo
Bus *	Selección del Modbus al que está conectado el dispositivo

Haga click en Crear para guardar el dispositivo.

Las siguientes acciones están disponibles para los dispositivos creados::

Acción	Descripción
Editar	Permite editar los campos del dispositivo seleccionado
Eliminar	Elimina el dispositivo del sistema, (debe confirmar el aviso de advertencia)

Al hacer click en Crear, aparecerán a la derecha dos campos: Disponible y Seleccionado.

La lista Disponible contiene todos los registros guardados en la plantilla.

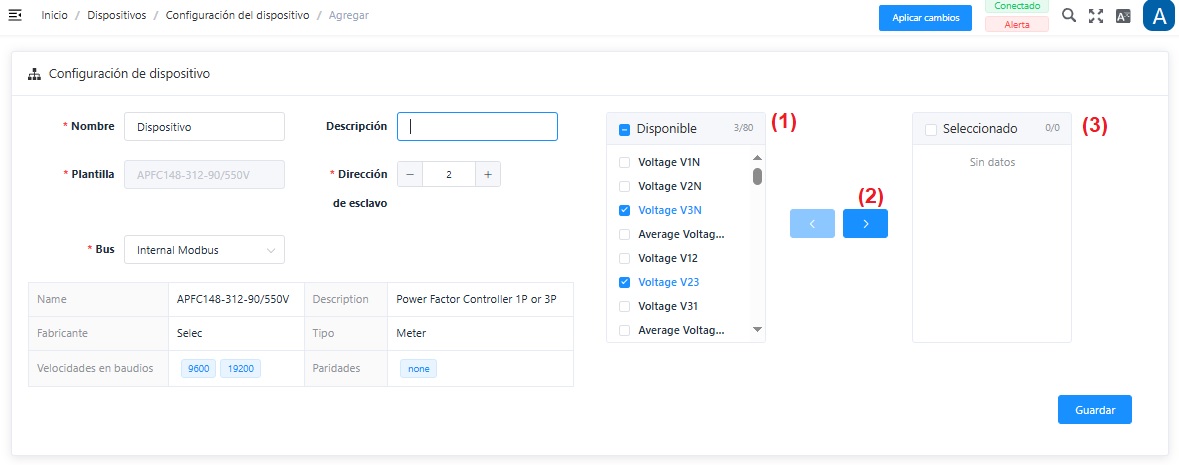

Seleccionando los registros activos

Para seleccionar los registros activos, proceda de la siguiente manera:

1. De la lista Disponible (1) seleccione las opciones deseadas marcando la(s) casilla(s) correspondiente(s).
2. Haciendo click en la flecha (2) transfiera los registros seleccionados a la lista Seleccionado (3).
3. Los registros seleccionados aparecerán en forma de lista debajo de Seleccionado (3).
4. Click en Guardar para crear el registro. Esto también funciona a la inversa, es decir, por medio de la flecha se pueden transferir los registros desde Seleccionado a Disponible.

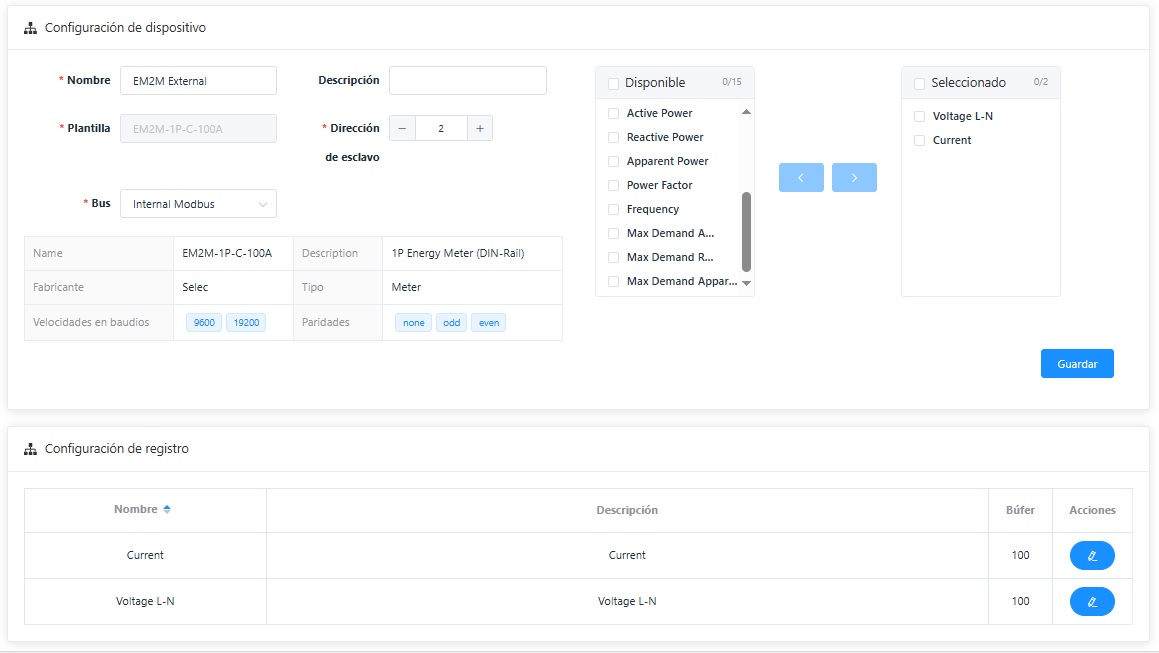

Este es un ejemplo que muestra la configuración completa de un contador Selec:

Puede cambiar la configuración del registro como el nombre, la descripción y el tamaño del búfer, en cualquier momento haciendo click en Editar.

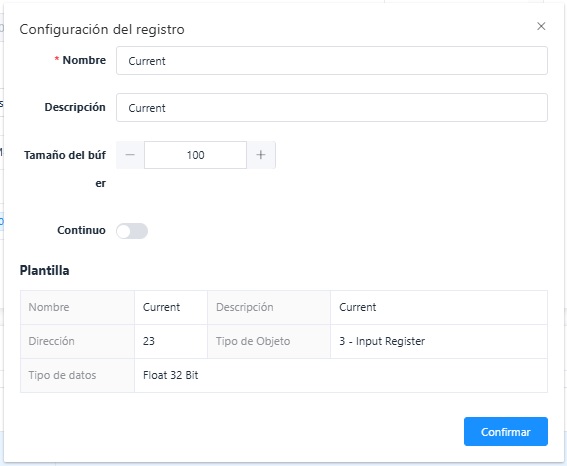

Configuración de registro - Ajustes

Campo	Descripción
Nombre *	Este nombre se asignó al crear la plantilla, pero puede cambiarse
Descripción	Aunque se haya creado una descripción, ésta puede editarse
Tamaño de Búfer *	El tamaño del búfer tiene unas especificaciones concretas. Puede consultarse en la información del Distribuidor. Si es necesario, puede ajustarse aquí. Para ello, introduzca el valor o modifíquelo pulsando +/-
Continuo	Para conservar los datos incluso después de cerrar un programa o reiniciar el sistema, utilice la función deslizante
Plantilla *	Muestra los datos de la plantilla del dispositivo seleccionado

Haga click en Confirmar para guardar el registro.
