Navegación y Funciones del DO-1
La estructura básica de la interfaz de usuario del DO-1 consta de un menú principal con 7 elementos.
- Inicio: Panel de control personalizado donde se visualiza la información de los dispositivos conectados al DO-1.
- Sistema: Contiene los submenús: estado, ajustes, configuraciones, registro, pantalla de proceso y configuración de red.
- Panel de control (Dashboard): Vista previa de los paneles de control existentes, y creación de nuevos paneles, aquí se selecciona el panel de control predeterminado y lo que se visualizará en el menú Inicio.
- Registro de datos: Definición de parámetros de los cuales se registrará información, estados o eventos. Una vista previa permite mostrar los datos guardados y descargar los archivos para su posterior procesamiento y análisis.
- Dispositivos: Pantalla de información del Modbus RTU, así como la creación de nuevos Modbus TCP, biblioteca de plantillas de dispositivos y creación de dispositivos conectados al sistema.
- Automatización de datos: Aquí se personalizan y configuran los cálculos, se establecen condiciones de alarma para generar notificaciones y acciones cuando éstas se cumplan.
- Permisos: Configuración de los permisos de acceso y roles de los usuarios.

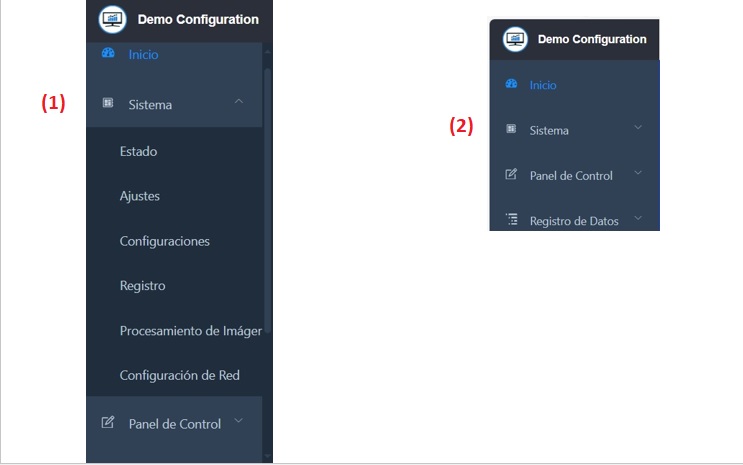

Todos los elementos del menú principal contienen submenús que pueden expandirse (1) o contraerse (2) haciendo click en cada uno.
El menú principal se puede mostrar u ocultar haciendo click en este símbolo.
Instrucciones generales de funcionamiento
Además del menú principal, hay otras funciones que están disponibles y se encuentran en la parte superior derecha.
Indicador de estado
Aquí se muestra si el DO-1 se ha conectado correctamente y si se han producido alertas. Las alertas solo pueden ocurrir después de que los primeros dispositivos hayan sido registrados en el sistema y se hayan configurado los mensajes de alerta correspondientes.
- Conexión/Alerta verde: El DO-1 está conectado y no hay alertas.
- Alerta roja: Hay alertas presentes.
Conexión interrumpida:
Si hay una falla de red o si el suministro de energía se interrumpe, el acceso a la interfaz de usuario es desconectado. El sitio web cambia a rojo y se hace un intento para restablecer la conexión.
Funciones adicionales
Algunas de estas funciones son: (1) búsqueda de texto completo que nos permite buscar contenido dentro de la página, (2) activar/desactivar el modo de pantalla completa y (3) seleccionar el idioma deseado (actualmente inglés, alemán, español).
Opciones de usuarios

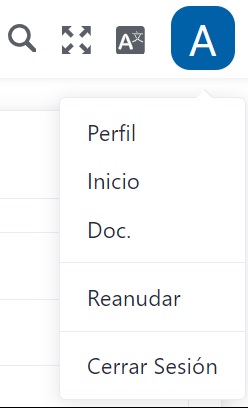

El ícono en la esquina superior derecha abre las preferencias de usuario:
Perfil

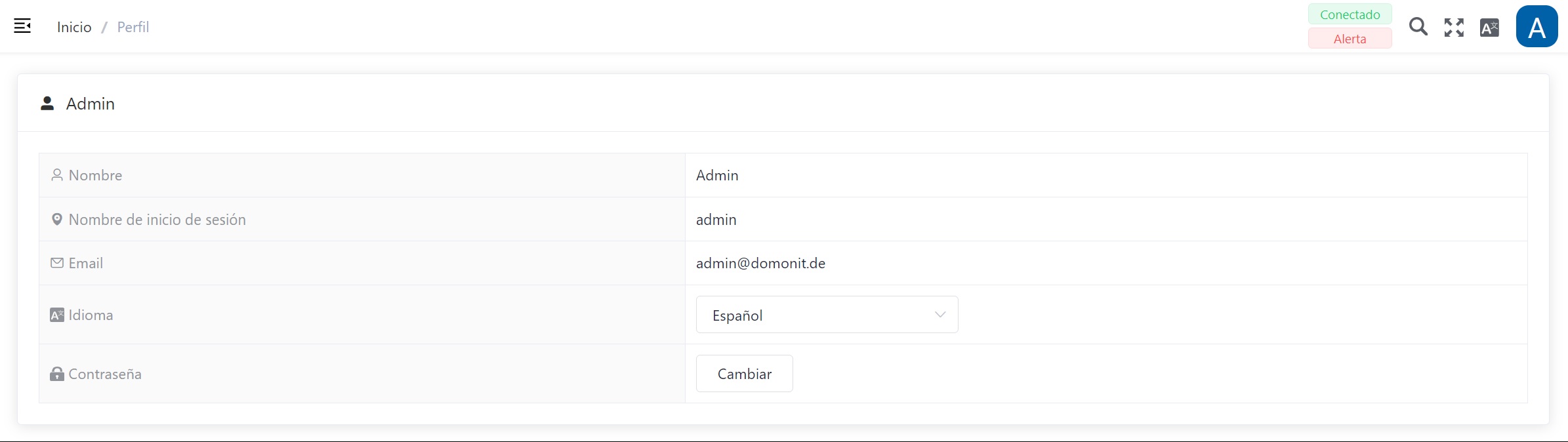

Enlace directo al perfil de usuario. Al hacer click en la opción Perfil, encontrará la información básica del usuario actual y podrá cambiar el idioma y la contraseña. Se recomienda cambiar la contraseña predeterminada admin después del primer inicio de sesión para garantizar la seguridad de su cuenta.
Cambiar contraseña
- Acceda al perfil a través de las opciones de usuario.
- Click en Cambiar.
- En Nuevo ingrese una contraseña nueva.
- En Repetir ingrese de nuevo la misma contraseña.
- Click en Establecer contraseña para guardar la nueva contraseña del perfil.
Inicio/Panel de Control
Enlace directo al Panel de control/Página de inicio de la configuración actualmente en uso.
Doc./Documentos
Al hacer click en la función Doc. se abre el siguiente sitio web en una nueva pestaña Información del DO-1. Aquí encontrará todos los documentos relevantes, plantillas de dispositivo y más información sobre el monitor universal DO-1.
Reiniciar (Restart)/Cerrar Sesión
Reinicia el dispositivo o la interfaz de usuario. Cuando haga click en esta función, aparecerá una ventana emergente con una advertencia y dos opciones de reinicio.
- Reboot: El monitor universal DO-1 se apaga completamente y se reinicia.
- Reiniciar: Esto reinicia la interfaz de usuario y todos los buses, así como la configuración.
Cerrar sesión
Cierra la sesión de usuario.
Gestionar cambios
Aplicar cambios:
Los cambios solo se aplican haciendo click en este botón. Si un cambio requiere un reinicio, se muestra un mensaje de advertencia.
Eliminación de registros
Al eliminar un registro en el DO-1, aparece un mensaje de advertencia que debe ser confirmado para eliminar permanentemente la entrada. Si este mensaje no se confirma, la entrada se conserva.

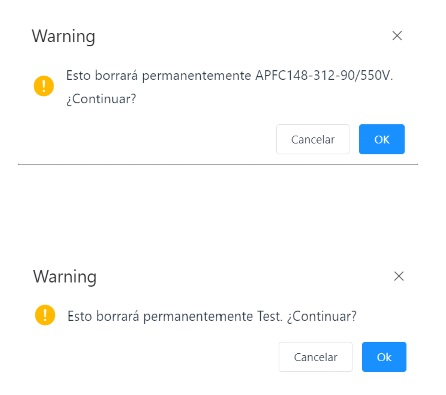

Ejemplo de ventanas emergentes de advertencia:
