Inicio rápido

Esta sección es una guía práctica que proporciona soluciones efectivas a preguntas y problemas frecuentes. Tanto si es un usuario principiante como si es uno experimentado, esta guía es una herramienta sencilla que le ayudará a resolver rápidamente problemas menores y a perfeccionar su conocimiento. El objetivo es proporcionar los elementos necesarios que ayuden a identificar y resolver rápidamente los problemas por medio de instrucciones claras.

Monitor Universal DO-1

Contenido del paquete

• 1x Monitor Universal DO-1
• 1x Cable USB 2.0 Tipo A / USB 2.0 Micro-B Cable
• 1x Tapa Antipolvo para Antena
• 2x Tapas Antipolvo para USB Tipo A
• 1x Conector de 2 polos con terminales atornillables
• 1x Conector de 3 polos con terminales atornillables

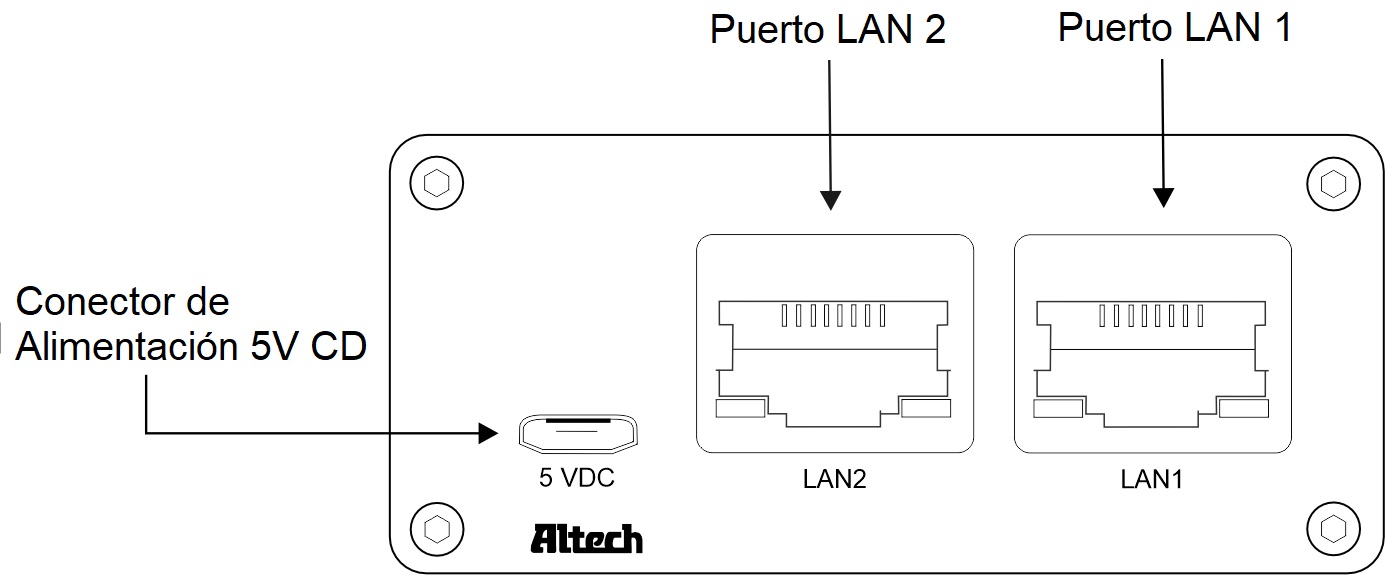

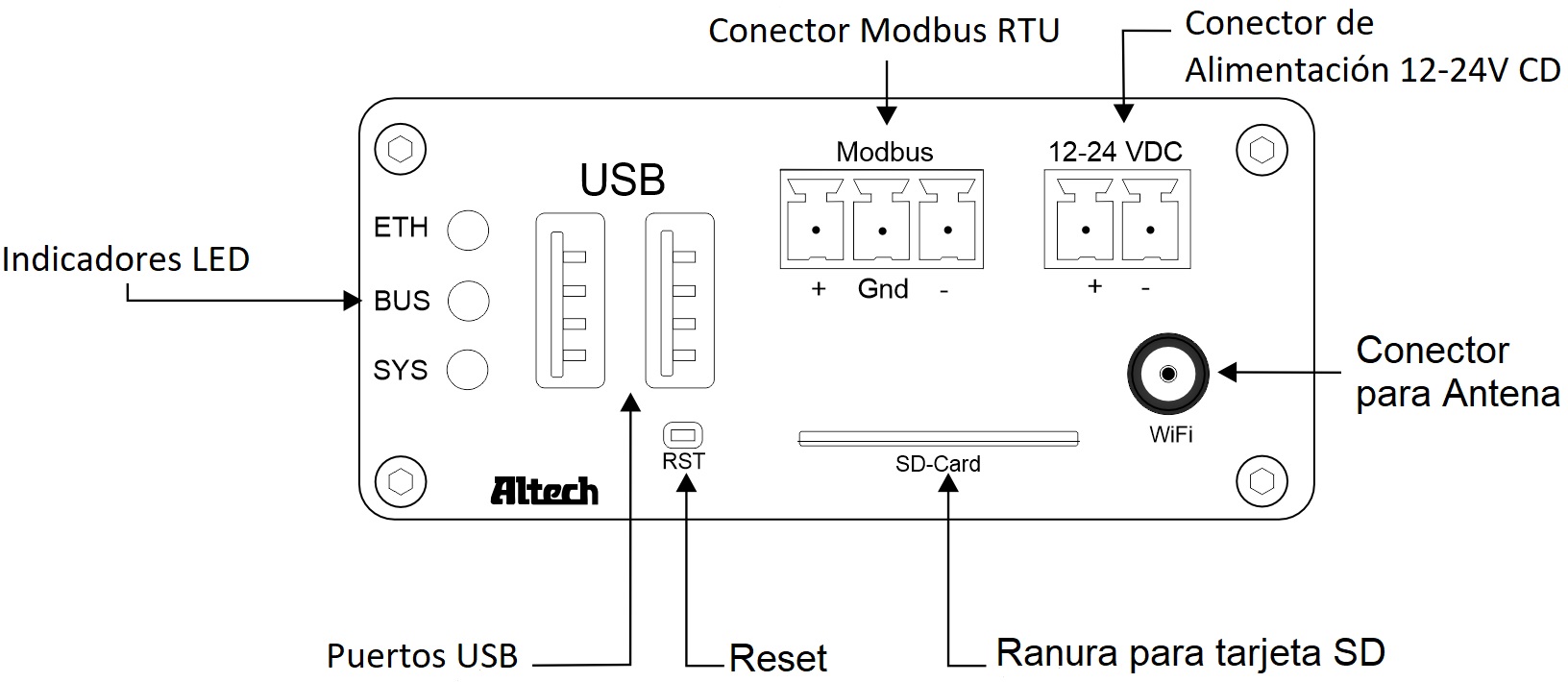

Vista frontal y posterior del DO-1

Conectores e indicadores en el DO-1

• LED ETH: Se ilumina de verde cuando se establece la conexión a la red Ethernet.
• LED BUS: Parpadea en verde en sincronía con el tiempo de ciclo del bus del Modbus interno.
• LED SYS: Parpadea en rojo cuando el DO-1 está en funcionamiento.
• USB: Puertos USB provistos para uso futuro.
• Conector Modbus RTU: Conexión de los dispositivos Modbus RTU al Modbus interno del DO-1.
• Conector de Alimentación 12-24V CD: Fuente de alimentación principal del DO-1, voltaje de 12-24V CD.
• Conector para Antena: Conexión para Antena WiFi provista para uso posterior.
• Ranura para tarjeta SD: Ranura para tarjetas SD de hasta 128 GB.
• Reset (RST): Se reinicia el software después de pulsarlo durante 5 segundos.
• Conector de Alimentación 5V CD: Fuente de alimentación auxiliar, voltaje de 5V CD.
• Puerto LAN1: Conexión de red Ethernet 1.
• Puerto LAN2: Conexión de red Ethernet 2.

Configuración e instalación.

Para utilizar correctamente las funciones del DO-1, el monitor universal debe estar conectado correctamente. El DO-1 se opera a través de una interfaz de usuario basada en web.

Conexiones básicas para la configuración inicial:

1. Conecte el cable de la red de trabajo al puerto LAN 1.
2. Conecte el cable RS-485 de 2 hilos utilizando el conector de 3 polos. Asegúrese de que la polaridad es correcta, tierra A(+) y B(-), así como el blindaje del cable.
3. Conecte la fuente de alimentación de 12-24V CD mediante el conector de 2 polos. Aquí también preste atención a la polaridad correcta, (+) y (-).

4. Después de conectar la fuente de alimentación, el LED SYS parpadea durante aproximadamente 15 segundos, y después el LED ETH se ilumina en color verde.

Acceso a la interfaz de configuración DO-1

Se puede acceder a la interfaz de configuración del DO-1 por medio de DHCP o mediante asignación de una dirección IP estática. De forma predeterminada LAN1 está configurada como cliente DHCP, mientras que a LAN2 se le asigna la dirección IP estática 192.168.10.10.

1. Conecte un cable Ethernet desde LAN1 en el DO-1 a un segmento de LAN donde haya un servidor DHCP.

2. Utilice nuestro Device Finder (ver DO-1 Device Finder para información detallada sobre la descarga del programa) para determinar la dirección IP actual del DO-1.

1. Conecte un cable Ethernet desde el puerto Ethernet de su computadora al puerto etiquetado como LAN2 en el DO-1.

2. Asegúrese de que su adaptador Ehternet está en la misma red que el DO-1 (192.168.10.X); si no está seguro, puede configurarlo, p. ej., a 192.168.10.2 / máscara de subred 255.255.255.0.

3. Inicie su navegador. En el campo de dirección escriba http://192.168.10.10 n y presione Enter (PC) o Return (Mac). En su pantalla aparecerá el inicio de sesión.

Configuración del DO-1

La interfaz de usuario basada en web ahora se puede utilizar para configurar el DO-1. A continuación la secuencia recomendada paso a paso [Referencia de capítulos en el manual de usuario]:

1. Inicio de Sesión del DO-1

   • a) Conecte la computadora a la misma red de trabajo que el DO-1.
   • b) Asegúrese de que el DO-1 se haya iniciado correctamente (ver Conectando el DO-1).
   • c) Abra un navegador en la computadora e ingrese la dirección IP del DO-1 en la línea de comando, p.ej., http://100.75.199.12/.
   • d) Deberá mostrarse la página de inicio de sesión.

   Las credenciales de inicio de sesión predeterminadas del administrador son:

   • Nombre de usuario: admin
   • Contraseña: admin

Pasos siguientes:

2. Configuración de red
3. Buscar actualizaciones de software
4. Correo electrónico y configuración de dispositivos
5. Configuración de Modbus RTU y TCP
6. Creación de las plantillas de los dispositivos Modbus conectados
7. Conexión de los dispositivos Modbus a la red RTU o TCP recién creada
8. Configuración de cálculos (si es necesario)
9. Configuración de alertas
10. Configuración de Acciones
11. Configuración de registros de datos (si es necesario)
12. Creación del tablero de visualización (panel) de los valores obtenidos de los dispositivos conectados, así como de las funciones de alarma
13. Configuración de usuarios y sus roles

Reinicio y reseteo a valores predeterminados

Los LEDs, también conocidos como luces indicadoras, sirven como indicadores visuales para las diferentes fases y tiempos. Al presionar el botón reset (RST) permite iniciar el ajuste deseado.

1. Reinicio

   • Mantener presionado el botón reset (RST).
   • Todos los LEDs se apagan, excepto el LED de alimentación el cuál permanece encendido.
   • Una vez que el LED BUS vuelva a encenderse, libere el botón reset (RST).
   • A continuación el dispositivo se reiniciará.

2. Resetear valores (estado predeterminado)

   • Proceder como con el Reinicio del dispositivo, pero siga manteniendo presionado el botón reset (RST).
   • Una vez que el LED ETH también se encienda, libere el botón reset (RST).
   • Esto resetea todos los valores, y se crea un archivo de configuración nuevo.

Detección y solución de problemas

Problemas de comunicación con RS-485

Los errores de comunicación en una red Modbus RS-485 se deben a varios factores, la mayoria de ellos son debido a dos factores principales:

1. Problemas con conexiones físicas de cables

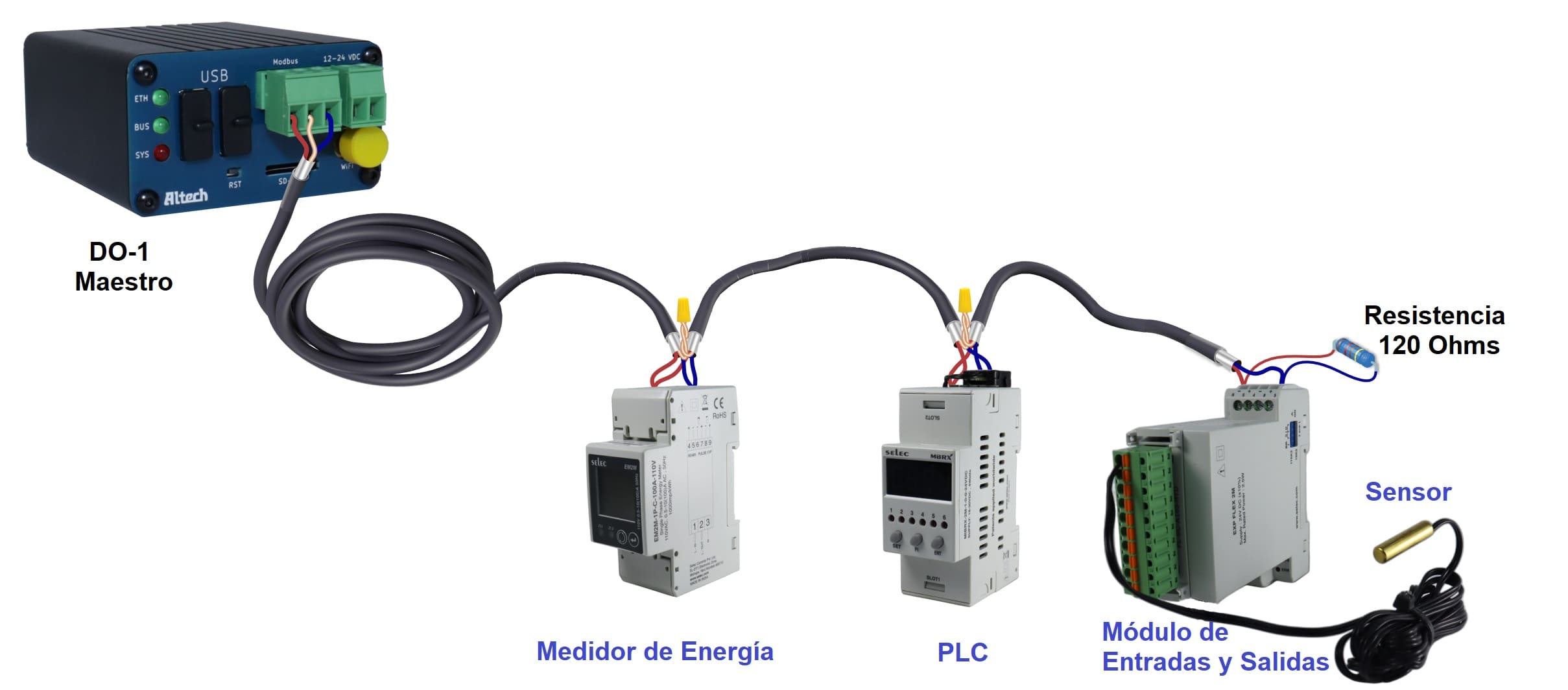

   Las conexiones físicas son cruciales para la comunicación RS-485. Los dispositivos RS-485 requieren una interfaz adecuada, tal como terminales atornillables, conectores DB9 o RJ-45. Las asignaciones importantes de los pines son +, -, y tierra (a veces denominadas como A, B, ó Tx/Rx+, Tx/Rx-, y tierra). Los dispositivos RS-485 son conectados en una configuración en cadena, como se muestra en la siguiente figura:



   Si la red está configurada de esta manera y se presentan problemas de comunicación o comunicación poco fiable, es esencial realizar las siguientes pruebas de diagnóstico:

   • Verificación de conexiones físicas
     Primero, compruebe que todas las conexiones están bien sujetas y apretadas. Las conexiones con cables mal apretados pueden causar problemas de comunicación intermitente en una red RS-485.

   • Prueba de los puertos RS-485
     Un dispositivo en la red podría tener un puerto RS-485 defectuoso. Para verificar ésto, los dispositivos RS-485 deben ser reemplazados uno por uno con dispositivos que funcionen, especialmente en configuraciones RS-485 multipunto. Un puerto serie defectuoso en un dispositivo puede afectar la comunicación de todos los demás en el mismo cable.

   • Eliminación de fallas eléctricas
     Aunque el RS-485 es conocido por su resistencia a las interferencias eléctricas, la proximidad de los cables de comunicación a máquinas o equipos que generan interferencias eléctricas significativas puede ser problemática. En tales casos, se recomienda redireccionar los cables para minimizar la exposición a las fuentes de interferencia.

   • Minimización de bucles de tierra
     Los bucles de tierra pueden afectar negativamente la integridad de la señal RS-485 cuando varios dispositivos en el cable RS-485 se conectan al blindaje a tierra. Esta interferencia puede interrumpir la señal RS-485. Para prevenir interferencias, el blindaje del cable debe conectarse a tierra en un solo extremo y se debe evitar una conexión accidental a tierra en el medio del cable.

   • Considere la terminación y adaptación de impedancias
     En los sistemas de comunicación RS-485 se utiliza una resistencia de terminación al final de la línea para garantizar la integridad y confiabilidad de la señal. RS-485 es una interfaz de comunicación serie para aplicaciones industriales a larga distancia. Se utiliza para prevenir reflejos, adaptar impedancias, inmunidad al ruido y para ampliar el alcance de la comunicación. El valor exacto de la resistencia puede variar, pero en la mayoría de los casos es de 120 Ohms para igualar la impedancia de la línea.

     ℹ️

     Normalmente, la resistencia de terminación solo se conecta a los extremos de la línea RS-485 y no en cada dispositivo. Si tiene varios dispositivos en una cadena de comunicación RS-485, solo debe utilizar la resistencia de terminación en los extremos de la línea, no en cada dispositivo intermedio.
     ⚠️

     El DO-1 solo requiere una resistencia de terminación al final de la línea, pues ya tiene integrada una resistencia de terminación de 120 Ohms.

2. Problemas con la comunicación

   Los problemas comunes de RS-485 son causados por configuraciones de comunicación que no coinciden. Después de confirmar las conexiones físicas, deber verificar las configuraciones de comunicación de todos los dispositivos en la red. Estas configuraciones de comunicación incluyen principalmente las configuraciones del puerto RS-485 en cada dispositivo.

   Parámetros como:

   • Velocidad de transmisión (baudios)
   • Bit de inicio
   • Bit de paridad
   • Bit de parada

   Deben ser idénticos en cada dispositivo conectado al cable de comunicación.

   ⚠️

   Hay muchas posibles configuraciones, pero la clave es asegurarse de que las configuraciones entre los dispositivos coincidan. Configuraciones diferentes en los puertos, a menudo causan problemas de comunicación donde un dispositivo maestro no recibe respuesta de un dispositivo esclavo.
